Faire un harpon sous-marin
Faire un harpon sous-marin avec presque rien.




Posté par Achoum
Le 2005-10-29 14:29:55

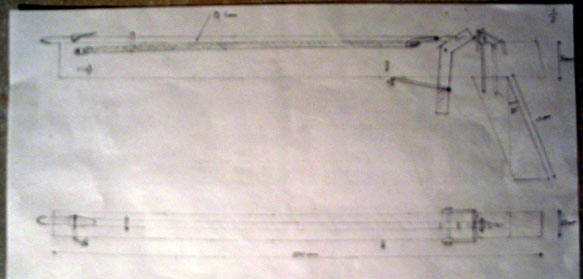

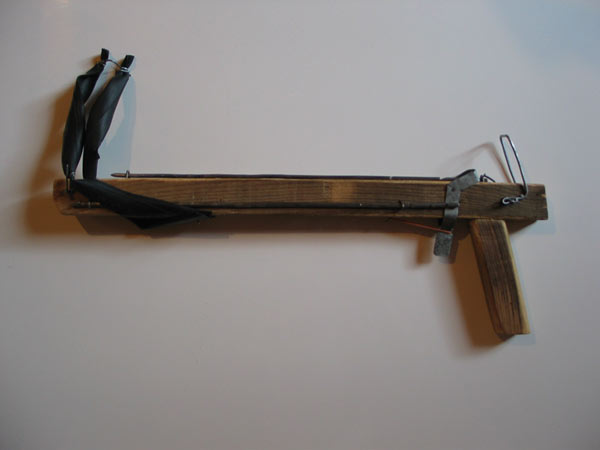

Voici la réalisation finale :





Il vous faudra donc :

- Deux bous de bois (12x2.5x3.5cm et 50x2.5x3.5cm)
- Des clous
- Des vis
- Un élastique
- Une chambre à aire de vélo ou un gros élastique.
- Un bous de tôle de métal (zinc, fer, …) d'environ 1mm d'épaisseur.
- Des tiges d’acier (Diamètre 4mm longueur 40cm)
- fil de fer (diamètre 2mm)
- Une scie
- Une pince
- Un marteau
- Une lime à métaux

I - Le corps

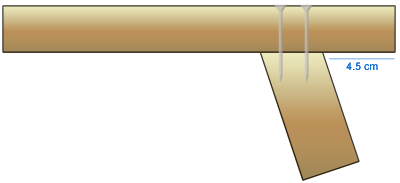

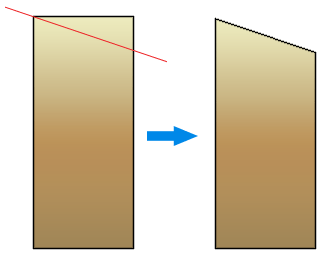

Pour commencer, prenez le bout de bois de dimension 12x2.5x3.5cm et coupez le comme sur le schémas.



Fixer le sur le bous de bois de dimension 50x2.5x3.5cm avec deux vis.



Prendre un clou, couper le "chapeau", l'appointer et le tordre comme sur le schéma. Répéter cette opération deux fois.

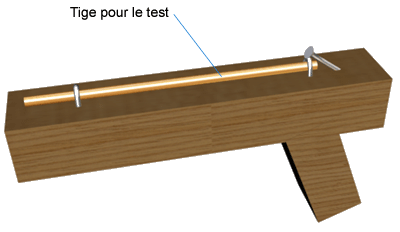

Planter ces "ponds" sur le support aux endroits indiquer sur le schéma.
Rajouter un clou sur le "pond".
La tige doit pouvoir passer sans problème sous les "ponds".



Planter deux clous sur les faces latérales.



II - Le harpon

Prendre la tige d’acier, aiguiser un coté avec la lime (Attention !!!!), et faire deux encoches espacées de 2 cm comme sur le schéma puis une 3eme dans l'autre sens Cella correspondra la puissance de tire voulue.



III - La gâchette

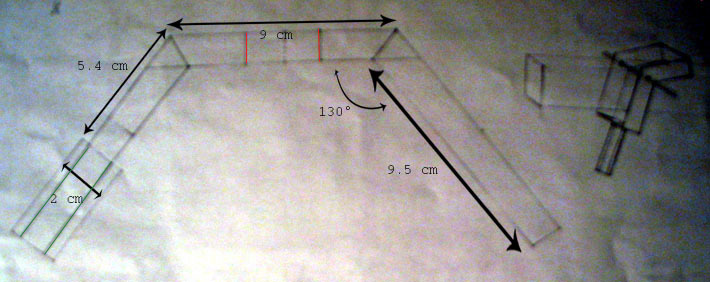

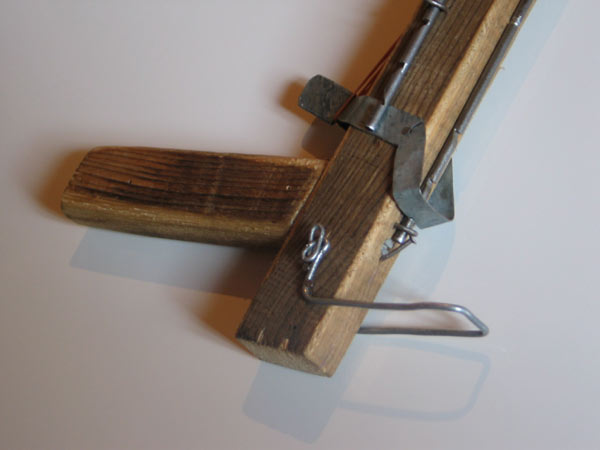

Commencer par découper dans la tôle de métal la gâchette comme indiquer



Tordre la partie découpée de 90° sur les parties en rouge.
Replier les onglets (en vert) pour bloquer les deux parties en métal (non représenter sur la vue en 3D).
Ne pas hésiter à utiliser le marteau pour bien appuyer les onglets.

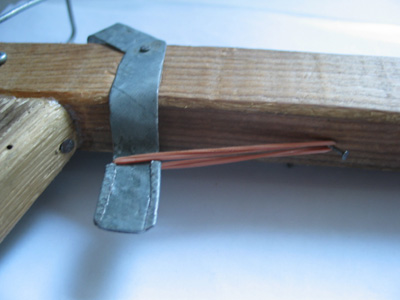

Placer le système élastique, qui permettra a la gâchette de revenir

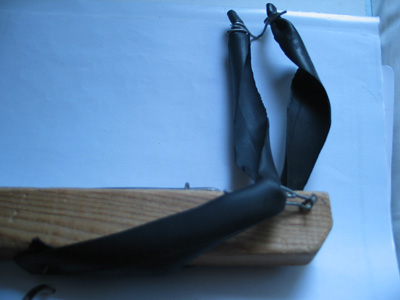

Prendre la chambre à aire

Couper un bous de 10cm de fil de fer et relier les 2 bandes en laissant un espace 3 entre elles.
Couper les extrémités du fil de fer en trop.
Faire une courbure sur le fil de fer entre les bandes.



Reproduire le system d'attache des bades comme sur la photo.



Vous pourrez ainsi régler la longueur d'élastique par la suite.

Il ne vous reste maintenant plus qu’à vernir le corps pour éviter que l'eau ne face éclater le bois.

Vous pouvez aussi rajouter deux "ponds" sur les bords pour stocker plusieurs flèches.

IV - Utilisation

Votre harpon est maintenant près à servir. Pour l'armée, placez la tige d'acier sous les "ponds", bloquez la avec la gâchette et tender l'élastique jusqu'a la seconde gâchette.

Si la tige ne tien pas (le coup part tous seul tordez un peu la gâchette de manière a augmenter l'angle de prise).

ATTENTION :

Vous avez une vraie arme entre les mains.

Ne la laisser pas à porter des enfants et faite très attention lors de son utilisation.

Ne la laisser jamais charger.

Ne jamais viser quelqu'un.

Ne pas utiliser dans des zones de baignade.

Si vous ne comprenez pas une partie du montage, ou pour toute autres raisons n'hésitez pas à m'écrire (achoum@netcourrier.com)
